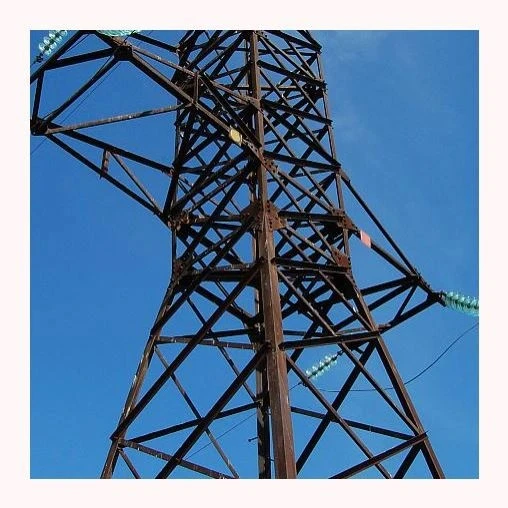

Якірна вежа

Анкерна вежа — це ґратчаста сталева вежа, встановлена під кутом лінії електропередачі або в кінцевих точках для перенесення напруги провідника та стабілізації напрямку лінії під високим поздовжнім навантаженням.

Послати повідомлення

Огляд продукту

Основні характеристики

Високоміцна конструкційна сталь Q355B / Q420B-з більшою стійкістю до вигину та менш помітною деформацією під -тривалим навантаженням.
Гаряче цинкування ISO 1461-зануренням (мінімальна товщина 86 мкм), що забезпечує довготривалий-захист від атмосферної корозії
Потовщені вставні пластини в критичних з’єднаннях, розподіляючи структурне напруження та знижуючи локальний ризик розриву
Пластини для кріплення головок-башти-з кількома отворами, роз’єднувальні дроти та ізоляторні струни для зменшення скручування лінії та перешкод апаратного забезпечення

Технічні характеристики

Параметр	Стандартна специфікація / діапазон
Клас матеріалу	Q235B, Q355B, Q420B, ASTM A572 GR50 / GR65
Анти-корозія	Гаряче-цинкування (ISO 1461)
Відповідний рівень напруги	33 кВ–500 кВ (налаштовується)
Розрахункова швидкість вітру	30m/s–60m/s
Стандарти проектування	TIA-222-G/H, IEC 60826, EN 1993, ASCE 10
Інспекція зварювання	100% ультразвукове випробування (UT) і магнітно-порошкове випробування (MT)
Діапазон висоти	9m–60m
Максимальне граничне навантаження	Розраховується відповідно до діапазону, натягу провідника та умов місця
Сорт кріплення	Гарячеоцинковані болти класу 8.8 або 10.9

Виробництво та якість

Повний контроль якості
Повний контроль проводиться від закупівлі сировини до готового виготовлення. Фізична попередня -перевірка складання виконується перед відправленням, щоб перевірити вирівнювання-отворів для болтів і точність складання.
Міжнародні стандарти відповідності
Сертифікований згідно з ISO 9001, процедури виготовлення та зварювання виконуються відповідно до вимог EN 1090 і AWS D1.1.
Глобальний досвід постачання
Завдяки 15-річному досвіду експорту конструкційної сталі наша продукція постачається в енергетичні та інфраструктурні проекти в Південній Америці, Африці та на Близькому Сході.

Упаковка та доставка

Класифікована упаковка
Сталеві елементи розташовані за розміром і закріплені гумовим захистом країв і сталевими стрічками високої -розтяжки на піддонах без-фумігації, щоб зменшити пошкодження під час транспортування.

Ідентифікація компонентів
Кожен елемент позначено унікальним штампованим ідентифікатором і упаковано відповідно до послідовності встановлення для полегшення ідентифікації та складання на місці.

FAQ

З: Який проектний термін служби вашої Anchor Tower?

Відповідь: термін служби конструкції зазвичай становить від 30 до 50 років. Термін служби оцинкованого покриття залежить від умов навколишнього середовища та товщини покриття, що забезпечує тривалий-захист від корозії поза приміщенням.

З: Чи можете ви виготовляти за кресленнями замовника?

A: Так. Ми можемо виготовляти відповідно до -наданих замовником креслень DWG, параметрів конструкції, даних про завантаження та специфікацій проекту.

З: Яка інформація потрібна для пропозиції та дизайну?

A: Типові вхідні дані включають рівень напруги, довжину прольоту, тип провідника, проектну швидкість вітру, умови місцевості та розташування проекту. Можна також надати існуючі креслення або графіки завантаження.

З: Які ваші стандартні терміни виконання та умови оплати?

Відповідь: Стандартний час виробництва становить 30–45 днів після затвердження креслення. Умови оплати зазвичай становлять 30% депозиту T/T, а залишок сплачується за документами на відвантаження або після перевірки.

З: Яку підтримку встановлення ви надаєте?

A: Складальні креслення, переліки матеріалів і таблиці болтів постачаються з кожною поставкою. За потреби може бути надана віддалена технічна підтримка.
